Electrical meter Pro II 3/5 EMU Indirect 3 Phase to Current transformer LoRaWAN

LoRa-energimåler til strømtransformere

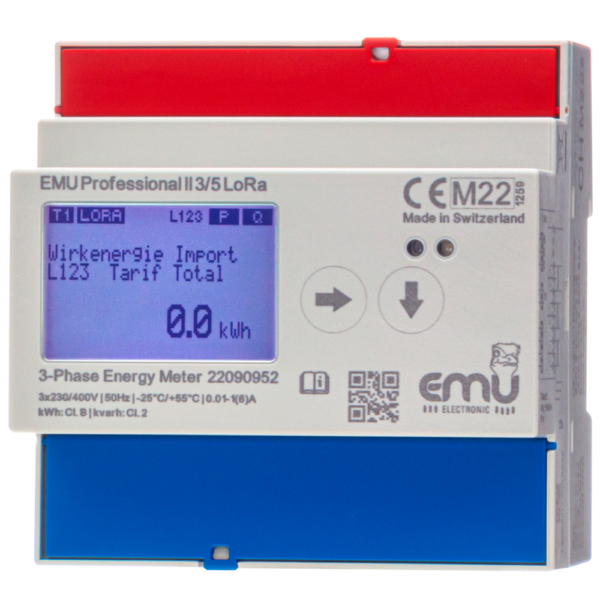

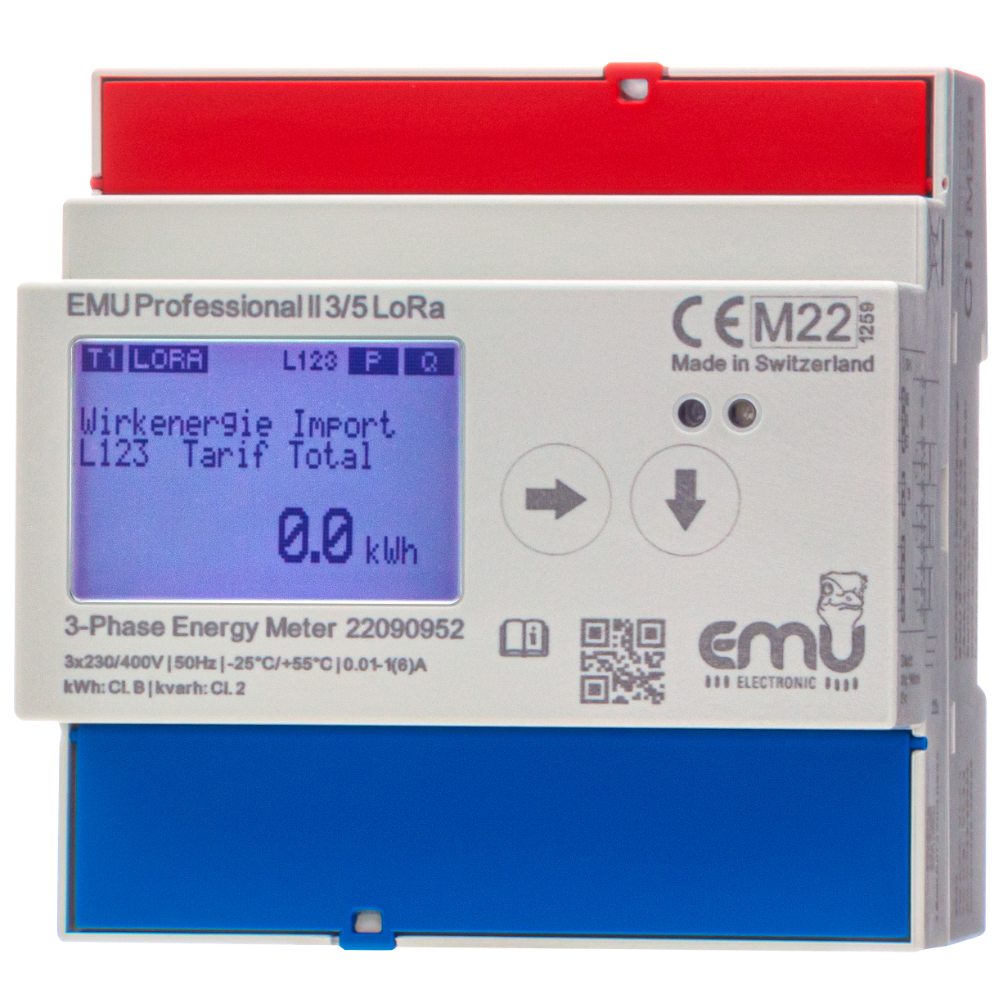

EMU Pro II 3/5 LoRa er en 3-faset LoRa-energimåler til indirekte måling via eksterne strømtransformere. Modellen er velegnet til større elektriske installationer, hvor strømstyrken er for høj til direkte måling gennem energimåleren.

Måleren har en integreret intern LoRa-antenne og kan overføre energidata trådløst til en kompatibel LoRa-gateway. Den er derfor velegnet til installationer med tilstrækkelig LoRa-dækning, hvor der ikke er behov for en ekstern antenne.

Måleren er MID B- og D-godkendt og kan anvendes som datagrundlag i forbindelse med energiovervågning, rapportering, energiledelse og arbejdet med ISO 50001.

Indirekte måling via strømtransformere

EMU Pro II 3/5 LoRa forbindes til eksterne strømtransformere med enten 1 A eller 5 A sekundærstrøm.

Strømtransformatorforholdet kan konfigureres fra 5/5 A til 20.000/5 A eller fra 1/1 A til 4.000/1 A. Det gør måleren velegnet til både mellemstore og meget store elektriske belastninger.

De nødvendige strømtransformere vælges og dimensioneres ud fra installationens maksimale strømstyrke og øvrige tekniske forhold.

Integreret LoRa-kommunikation

Måledata kan sendes trådløst via LoRa til en kompatibel gateway og videre til et energi- eller overvågningssystem. Måleren fungerer som en LoRa Class C-enhed og understøtter tovejskommunikation.

Sendeintervallet og de måleværdier, der skal overføres, kan konfigureres efter installationens behov.

En payload-konfigurator og decoder til EMU Professional II LoRa er tilgængelig på GitHub.

Enkel opsætning

Måleren betjenes via berøringsfølsomme knapper på fronten. Her kan blandt andet strømtransformatorforhold, pulsindstillinger og kommunikationsparametre konfigureres.

Det grafiske display viser aktuelle måleværdier, målerindstillinger og status for LoRa-forbindelsen.

Produktfordele

• 3-faset energimåling
• Indirekte måling via strømtransformere
• Understøtter 1 A og 5 A sekundærstrøm
• Konfigurerbart strømtransformatorforhold
• Integreret intern LoRa-antenne
• MID B- og D-godkendelse
• LoRa Class C med tovejskommunikation
• Konfigurerbart sendeinterval og LoRa-payload
• Velegnet til større elektriske installationer
• Montering på DIN-skinne

Anvendelse

LoRa-energimåleren kan blandt andet anvendes til overvågning af:

• Hovedtavler og større undertavler
• Produktionslinjer
• Større ventilationsanlæg
• Køle- og varmeanlæg
• Ladestandere og ladeanlæg
• Større maskiner og produktionsudstyr
• Bygninger, afdelinger eller individuelle lejere

Måledata kan bruges til at følge elforbruget, opdage unormale belastninger og dokumentere effekten af energibesparende tiltag.

Installation og forbindelse

Måleren skal installeres af en autoriseret elinstallatør og kræver passende strømtransformere, som dimensioneres efter den konkrete installation.

For at overføre data kræves der forbindelse til en kompatibel LoRa-gateway samt tilstrækkelig LoRa-dækning på installationsstedet.
